SP100土壤墒情监测系统

点击数:9992
产品类别: 产品展示环境气象
产品描述:土壤墒情监测系统主要用于森林、农田等生态系统土壤温度、水分和盐分含量的原位、适时、动态监测。重点用于节水灌溉控制、水源涵养、水土保持等科研工作。

[→] PiCUS弹性波树木断层画像诊断装置

[←] SP200自动气象站

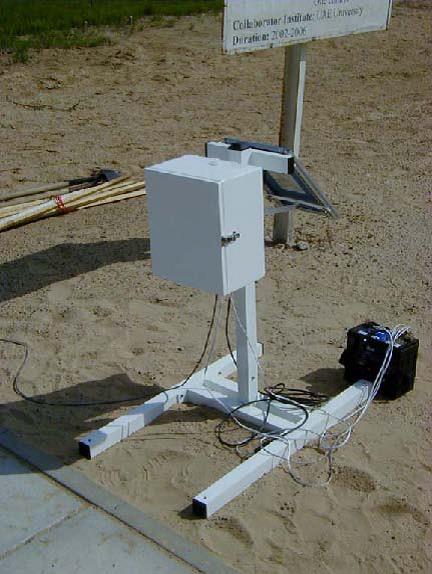

SP100土壤墒情监测系统

土壤水分、温度、盐分含量、冠层温度的变化对农田以及农林复合生态系统的节水灌溉控制、水源涵养、水土保持和排涝抗旱有着重要影响，同时土壤温度、水分和盐分含量是其生产力的限制性因素。

主要功能

土壤墒情监测系统主要用于森林、农田等生态系统土壤温度、水分和盐分含量的原位、适时、动态监测。重点用于节水灌溉控制、水源涵养、水土保持等科研工作。

工作原理

土壤墒情监测系统的基本原理是利用主机数据采集系统设置传感器的数据计算和监测的时间间隔，采用相应的传感器埋设于多点不同深度的土壤剖面，通过传感器变送信号给主机后，进而实时地获取森林生态系统土壤的温、水、盐的动态变化。

系统组成

1数据采集器CR1000介绍

1）8个差分或16个单端模拟通道，4个数字通道，4个事件通道；

2）可记录电压、电流、阻抗、记数、频率、通信状况等数据

3）*可扩展到96个以上的测量通道；

4）*7个继电器,可单独程序控制供电；

5）数据可自定义1秒到24小时的采样频率；

6）2组LED状态指示灯,显示系统运行及通讯状态；

7）可进行数学、三角函数、比例及相关曲线、逻辑来计算模拟；

8）*2个RS232串口, 支持CISS, Modbus ,RS485等通讯协议；

9）低能耗<4 mW；

2供电单元

供电方式	技术指标
交流电	220V，50Hz
太阳能	标配20W太阳能板，17VDC输出；12V/65Ah免维护可充电铅蓄电池；光伏电压控制器（过充过载电源保护）

3数据传输

传输方式	技术指标
有线	标配RS232 数据传输线：用于连接数采和PC机，通过软件进行传感器的设置和数据传输和下载
无线	DTU（可选）：数采与PC经GPRS远程连接，通过软件可远程设置传感器并进行数据的传输和下载

4传感器

序号	名称	规格型号	传感器图片	技术指标
1	土壤温度传感器	SP40A		测量范围：-20℃到+60℃ 精度：±0.2℃ 输出：热电阻
2*	土壤水分传感器	MP406		测量范围：0-100%vol 精度：±2%vol 输出：0－1.2V
3	土壤盐分传感器	SP105		测量范围：0～40ds/m 精度：±3% dS/m 输出：0－1V，0-2V（内置温度补偿）操作温度：-20～60℃ 供电电压：9-36VDC

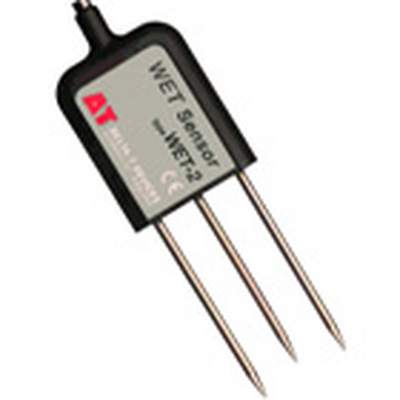

4	土壤水分、温度、盐份三参数复合传感器	WET		含水量测量范围：0-100％Vol；测量精度：3%；分辨率：0.1％温度测量范围：-5-+50℃；测量精度：±1.0℃；分辨率：0.1℃；电导率测量范围：0-200mS/m；测量精度：±10mS/m；分辨率：1.0mS/m
5	土壤水分、温度复合传感器	DQA340		TDR原理测量土壤体积含水量探针长度：11cm 测量范围：0~100%体积含水量精度：0~40%: ± 1% 40~70%: ± 2% 温度测量范围：-15~50°C 精度：±0.2°C
6	红外温度传感器	SI-111		精度：±0.2℃(-10~65℃),±0.5℃(-40~70℃时) 重复性：±0.05℃(-10~65℃),±0.1℃(-40~70℃时)；波长：8～14μm；响应时间：＜1秒；工作环境：-55-80℃，0-100%RH，防水，适合野外环境；视角：±22°
6	红外温度传感器	NEW4000L		测温范围：-40-100℃；精度：±0.3℃(-10~10℃),±0.5℃(-40~10，或+10～100℃时) 重复性：±0.1℃；波长：8～14μm；响应时间：0.75秒；工作环境：-55-80℃，0-100%RH，防水，适合野外环境；视角：±10°；操作距离：2cm～3m
7	空气温湿度传感器	DMA572.1		温度范围：-50~70℃可选温度精度：±0.1℃ 湿度范围：0~100% 湿度精度：1.5% (5~95%, 23°C) 2% (<5, >95%, 23°C)
