MP300土壤多参数监测系统

用途:

     用于长期定位监测并收集生态环境数据，可准确认识土壤温度水分电导率特征,加强对生态系统功能的认识,为土壤灌溉的研究工作提供科学依据；并可分析其对人类活动、植物等生命体生长活动的影响。长期连续动态监测农田的水分变化，自动采集接收数据。可通过信号电缆、或通过GPRS无线通讯方式传输数据记录，实时反映并综合分析植物的生长及与环境的关系，方便管理和远程监控。

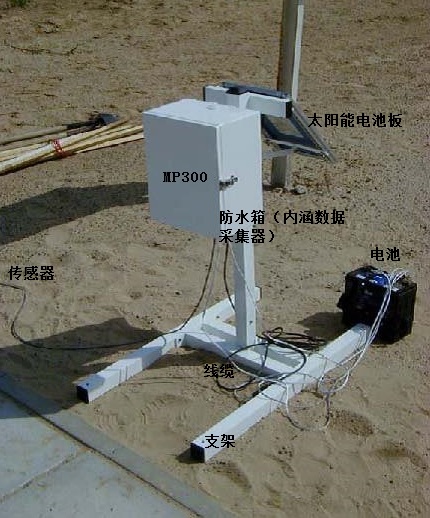

系统组成：

MP300土壤多参数监测系统，是由CR1000X数据采集器和CS655土壤温度湿度电导率传感器还有供电系统、数据传输系统、机箱、支架等组成的一套高精度、高配置的土壤多参数监测系统，是土壤监测的优化选择。以下是主要组成部分数据采集器和土壤多参数传感器的具体介绍。

供电单元：

数据传输：

数据采集器：

CR1000X数据采集器是Campbell Scientific,Inc.推出的最新的数据采集器是CR1000数采的升级版，它能够为各种应用场景提供稳定的数据测量与系统控制服务。其优异的可靠性和环境适应性，使CR1000X数据采集器成为远程无人值守自动气象站、中尺度观测研究、风能太阳能监测系统、环境监测站和水文水质测量等众多环境监测系统的理想选择。

 CR1000X数据采集器采用密封装置屏蔽射频干扰，具备精密时钟，功耗低，可直接接驳各种类型的传感器并进行数据传输通讯。它继承了DL系列数据采集器以往功能丰富、可编程性强的优点，支持PakBus、Modbus、IPv4/IPv6、HTTPS等在内的众多通讯协议。

数据采集器有4个SDI-12接口，每个接口可兼容62个以上的SDI-12通讯

土壤水分温度电导率传感器：

CS655土壤水分传感器应用创新性的技术，可以对土壤体积含水量、容积含水量、土壤温度等多种参数进行精确测量，其可在包括矿质土壤在内的多种类型的土壤环境下稳定工作。它支持SDI-12和RS-232两种输出方式。CS655的探针长度是120mm。

适用领域：土壤水分长期监测、灌溉管理、流量研究、土壤水分模型建立，及土壤水分平衡研究等。

主要技术参数

土壤温度：

土壤温度量程：-50℃~70℃

土壤温度精度：±0.1℃（当传感器埋入土壤中，典型土壤温度在[0℃~40℃]）±0.5℃（全量程土壤温度时）

土壤温度精密度：±0.2℃

土壤体积含水量：

土壤水分量程：0%~100%（通过SDI-12指令M4!测量）

土壤水分精密度：<0.05%

CS655：± 1% （土壤特性校准后）；± 3%（典型出厂校准）当EC ≤ 10 dS/m

土壤电导率测量

电导率量程： 0~8dS/m（CS655）

电导率精度：±（3%读数+0.05）

电导率精密度： 0.05%

相对介电常数：

相对介电常数：1~81

介电常数精度：

介电常数精密度：<0.02

电气性能指标

热启动时间：3s

响应时间：3 ms测量，600 ms 发出SDI-12指令

输出：SDI-12，RS-232

供电：6~18VDC（必须支持45mA，12VDC）

电流消耗（12VDC时）：45mA（工作时），135μA（静止时）

产地与厂家：美国CAMPBELL
