PiCUS TreeTronic树木电阻抗断层画像诊断装置

PiCUS TreeTronic树木电阻抗断层画像诊断装置通过测量电流或电压的变化来诊断树木情况，测量结果以二维图像的形式进行显示，该图像表示树木的电阻抗变化，简称ERT（Electrical Resistance Tomogram）。影响树木电阻抗变化的主要因素是树木水分，以及通过树木的状态和细胞结构而改变的化学元素（应力木或者根相比于正常的树木有不同的电阻抗）。

特点： 系统结构紧凑仅有一个主要的控制单元 配有两根电缆并配置夹子用来固定电缆 数据收集快速 可达到24个测量点，扫描快达30秒 重量轻 内置蓝牙和GPS
蓝色的低电阻指示区域（高的含水量等） 绿色和黄色显示正在增长的电阻 红色高电阻的指示区域。（低含水量）
图例：3D图像显示一个蓝色的高导电区域，这个区域的真菌生长比较活跃。

如何辨别 Treetronic 的断层照片：

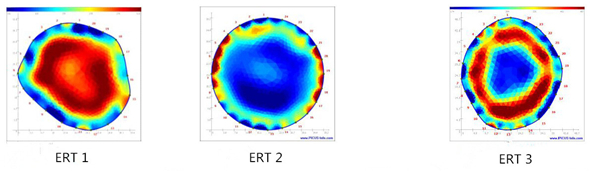

ERTS 的主要方面是高和低的导电区域的分布。你要去观察哪里的电阻比较高哪里的比较低。这个信息需要与那些特定物种的健康的树木正常的电阻分布作对比。每个物种都有一个典型的电阻（水分、湿度）分布。到目前为止，我们已经辨别了树木中三种典型的电阻率分布：

声波电阻抗理论：

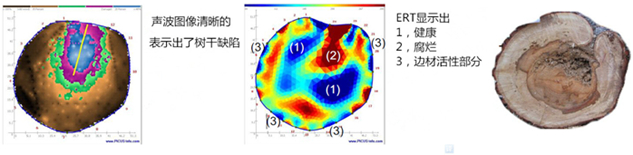

当将声波层析成像结合使用时，一个ERT 提供给你更多关于树的信息。当同时分析SoT 和ERT时，很有可能会：

辨别出不同的伤害类型（例如裂纹和腐蚀）

监测到早期的腐烂

测量硬木或者边木材的尺寸

获得测量水平上下区域的信息。这使得分析根的腐烂问题变得很有趣。

下面的判定表有助于一起提供SoT和ERT。这是ERT1型的表格

产地与厂家：德国Angus Electronic
